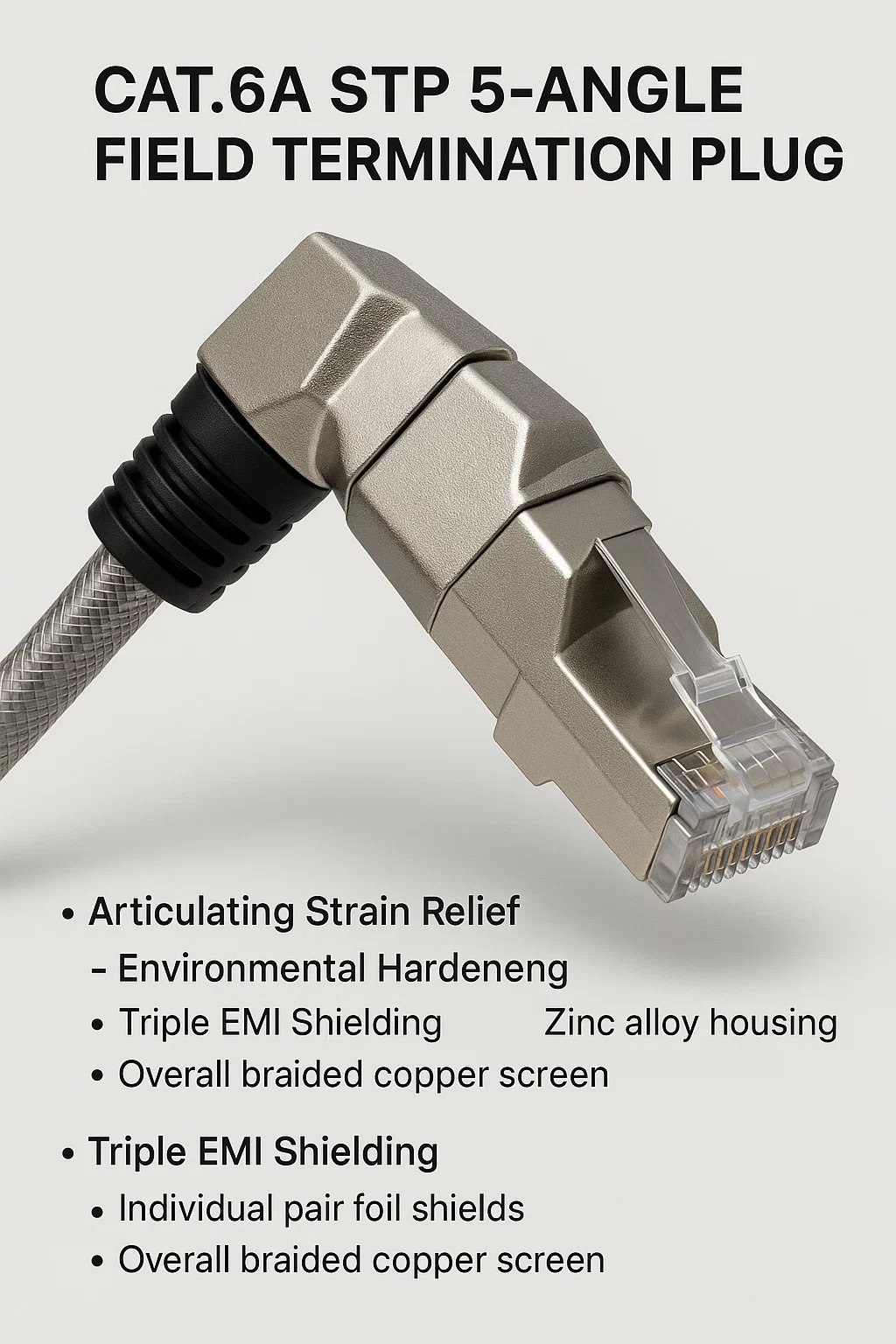

ปลั๊กยุติสนามมุม Cat.6A STP 5

1. วัตถุประสงค์การออกแบบหลัก
การเพิ่มประสิทธิภาพพื้นที่: นำเสนอตัวเครื่องที่ทำมุม 45° พร้อมความสามารถในการปรับได้ 5 ตำแหน่ง (±30° แนวตั้ง, ±15° แนวนอน) เพื่อจัดเส้นทางสายเคเบิลในพื้นที่จำกัด (เช่น ชั้นวางเซิร์ฟเวอร์ ตู้ควบคุม)
ระบบป้องกัน Triple EMI: รวม:
ชิลด์ฟอยล์คู่ละคู่
หน้าจอทองแดงถักโดยรวม
ตัวเรือนโลหะผสมสังกะสี ป้องกันการรบกวนจากมอเตอร์/VFD ในสภาพแวดล้อมทางอุตสาหกรรม

2. นวัตกรรมโครงสร้าง
การบรรเทาความเครียดที่ชัดแจ้ง:
ปลอกหุ้มแบบหมุนได้ดูดซับแรงสั่นสะเทือน/แรงโค้งงอ (เช่น แขนหุ่นยนต์, AGV)
การแข็งตัวของสิ่งแวดล้อม:
ซีลระดับ IP68 (ปะเก็นซิลิโคนแบบเกลียวล็อค) ต้านทานน้ำ/ฝุ่น
ผู้ติดต่อสำหรับงานหนัก:
หมุดเคลือบทอง 50µ" ทนทานต่อรอบการผสมพันธุ์ 100,000 รอบ และ PoE 90W โดยไม่มีอาร์ค

3. ขั้นตอนการยกเลิก
การเตรียมโล่:
พับเปียโดยรวมไว้เหนือแจ็คเก็ตเคเบิล ยึดไว้ใต้ปลอกโลหะ
ตัดฟอยล์คู่เพื่อให้เห็น 3 มม. สิ้นสุดไปที่แท็บกราวด์
การจัดการสายไฟ:
รักษา < 8 มม. ไม่บิด; ใส่ลงในช่อง IDC แบบคีย์ (มาตรฐาน T568B)
ล็อคมุม:
กำหนดการวางแนว; ปลอกแรงบิดสูงถึง 0.6 N·m สำหรับการบีบอัดซีล

4. การใช้งานที่สำคัญ
วิทยาการหุ่นยนต์: การจัดการสายเคเบิลในแขนข้อต่อ (เข้ากันได้กับ ISO 9409)
เครื่องจักรเคลื่อนที่: การใช้งานที่มีแรงสั่นสะเทือนสูง (รถไฟ แท่นชาร์จรถยก)
สภาพแวดล้อมที่รุนแรง: การแปรรูปอาหาร (ระดับการชะล้าง), โรงงานเคมี

5. ข้อดีเทียบกับปลั๊กตรง

6. กฎการติดตั้งที่สำคัญ
การติดแผ่นชีลด์: ตรวจสอบความต้านทาน ≤0.1Ω ระหว่างเปลือกปลั๊กและตะแกรงสายเคเบิล
รัศมีการโค้งงอ: รักษาเส้นผ่านศูนย์กลางของสายเคเบิล ≥4× หลังจากปรับมุมแล้ว
ข้อกำหนดของเครื่องมือ: ใช้เครื่องมือเจาะลงแบบ low-profile สำหรับการเข้าถึงแบบทำมุม

7. ตัวชี้วัดความล้มเหลว
รีเซ็ต PoE: หน้าสัมผัสพินไม่ดีหรือความล้มเหลวของกราวด์กราวด์
ความเร็วลดลง: คู่ที่ไม่ได้บิดเกลียว >10 มม. หรือการรั่วไหลของ EMI
ความร้อนสูงเกินไป: พินโอเวอร์โหลด (เกิน 90W PoE)

8. ข้อจำกัด
ความเข้ากันได้ของสายเคเบิล: ต้องใช้ Cat.6A STP (S/FTP หรือ F/UTP)
ความลึกของพอร์ต: อาจไม่พอดีกับซ็อกเก็ตตื้น (ตรวจสอบข้อมูลจำเพาะของอุปกรณ์)
ราคา: 2–3× พรีเมียมกว่าปลั๊กมาตรฐาน
