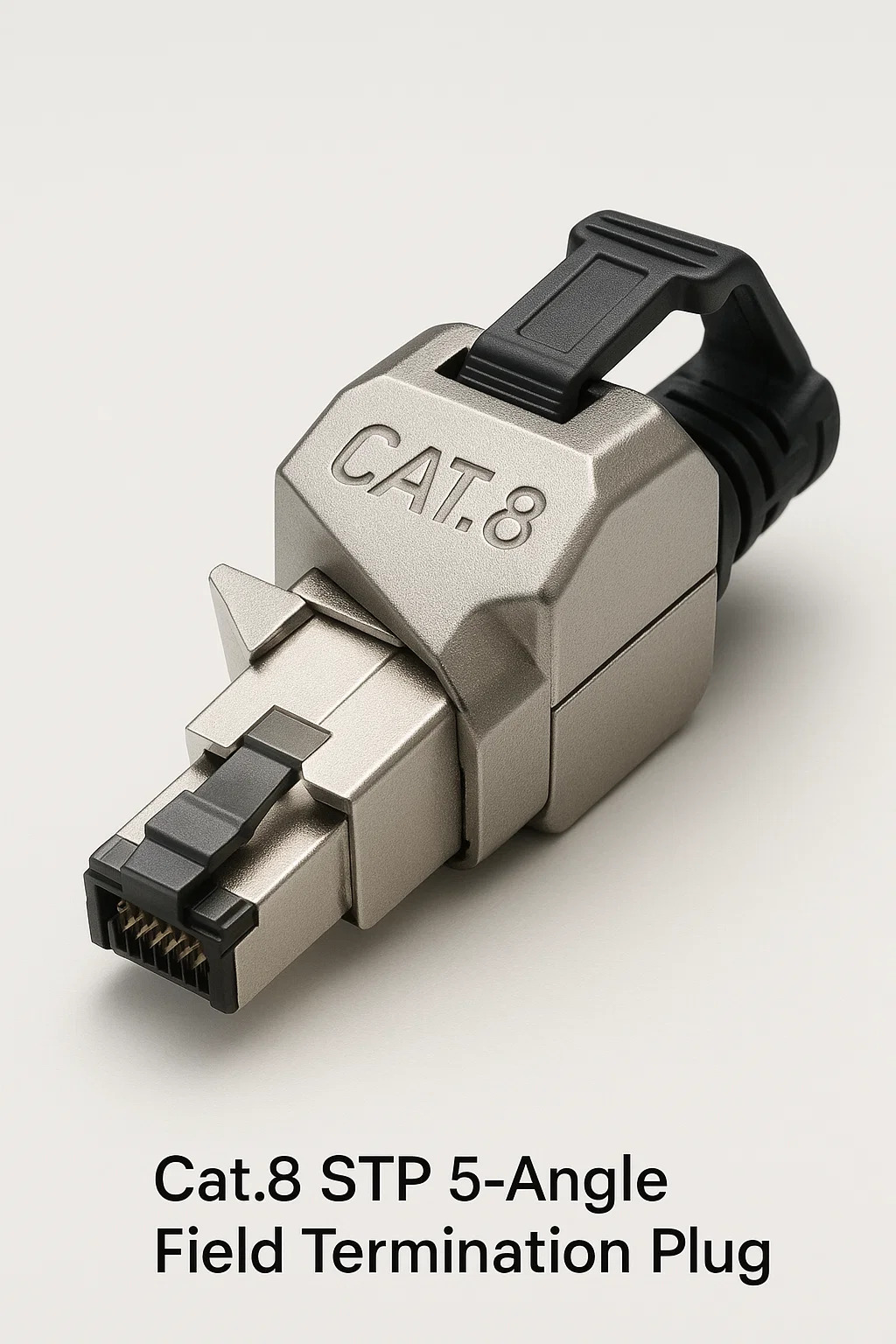

CAT.8 ปลั๊กยกเลิกการยกเลิกมุม 5 มุม STP

1. วัตถุประสงค์การออกแบบหลัก
การเพิ่มประสิทธิภาพของพื้นที่: 45 °ปลั๊กตัวเองเส้นทางเส้นทางสายเคเบิลด้านข้างหลีกเลี่ยงการอุดตันในการติดตั้งที่คับแคบ (เช่นพอร์ตด้านหลังของเซิร์ฟเวอร์แร็ค)
การป้องกันความหนาแน่นสูง: รวมการป้องกัน STP สองชั้น (แต่ละคู่ฟอยล์ถักเปียโดยรวม) กับหน้าสัมผัสที่ทำมุมเพื่อรักษาการป้องกัน EMI

2. คุณสมบัติโครงสร้าง
แทรกมุมที่แม่นยำ
เม็ดมีดโลหะหมุนเส้นทางสัญญาณ 45 °ภายในรักษาอิมพีแดนซ์โดยไม่ต้องโค้งงอคม
การบรรเทาสายพันธุ์เสริม
ตัวหนีบหมุนยึดสายเคเบิลในขณะที่อนุญาตการปรับทิศทาง± 30 °
เปลือกอุตสาหกรรม
ที่อยู่อาศัยโลหะผสมสังกะสีพร้อมซีล IP67 (ไม่บังคับ) ต่อต้านการกระแทกกระแทกฝุ่นและความชื้น

3. กระบวนการเลิกจ้าง
การเตรียมโล่
ปอกเปลือกถักเปียกลับโดยรวมคู่ตัดฟอยล์เพื่อเปิดเผย 3 มม. สำหรับการติดต่อกับวงแหวนสายดินของปลั๊ก
การจัดการตัวนำ
ใส่สายลงในช่อง IDC ที่มีคีย์ด้วย <0.3 มม. untwist - การเยื้องศูนย์ล้มเหลวในการปรับแต่ง 40Gbps
ลำดับสายดิน
Secure Pair Shields ไปยังขั้วภายใน
พับถักเปียโดยรวมเหนือปกสายดิน
หมวกโล่ Snap-shut สำหรับการครอบคลุม 360 °

4. สถานการณ์การปรับใช้
ศูนย์ข้อมูล: สวิตช์ด้านบนของร่องพร้อมพอร์ตซ้อนในแนวตั้ง
หุ่นยนต์: แขนที่เปล่งออกมาต้องใช้ความยืดหยุ่นของสายเคเบิล
ทหาร/การบินและอวกาศ: การสั่นสะเทือนที่หนักหน่วงที่มีข้อ จำกัด ด้านพื้นที่

5. ข้อดีที่สำคัญ
เทียบกับปลั๊กตรง•บันทึกพื้นที่ด้านข้าง 60% •ลดแรงบิดสายเคเบิลที่พอร์ต
เทียบกับอะแดปเตอร์•กำจัดจุดเชื่อมต่อพิเศษ•รักษาความสมบูรณ์ของสัญญาณสำหรับ 2000MHz

6. คำเตือนการติดตั้ง
การควบคุมรัศมี
รักษาเส้นผ่านศูนย์กลางสายเคเบิล≥8xก่อน/หลังปลั๊ก โค้งงอทำให้เกิดการสูญเสียผลตอบแทน
การตรวจสอบสายดิน
ทดสอบความต่อเนื่องของโล่ (0.1Ωสูงสุด) - การออกแบบมุมที่มีความเสี่ยงช่องว่างพื้นดิน
ข้อ จำกัด เครื่องมือ
ต้องใช้เครื่องมือหมัดต่ำที่มีโปรไฟล์ต่ำสำหรับการกวาดล้างการเข้าถึงด้านข้าง

7. ข้อ จำกัด
ไม่มีการซ่อมแซมภาคสนาม: ผู้ติดต่อที่เสียหายต้องเปลี่ยนปลั๊กเต็มรูปแบบ
ความเข้ากันได้ของพอร์ต: ล้มเหลวในซ็อกเก็ตเชิงลึกแบบตื้น (เช่นสวิตช์ดั้งเดิม)
ค่าใช้จ่าย: 3 ×พรีเมี่ยมเหนือ CAT.8 ปลั๊กมาตรฐาน

8. หมายเหตุผู้ผลิต
แบรนด์พิเศษ: Siemon (360 °สูงสุด), การเชื่อมต่อ TE (อุตสาหกรรม IQ45), Panduit (มุมบิดมุม)
หลีกเลี่ยงการโคลนนิ่งทั่วไป: การทำให้ล้มลงในการจับคู่ความต้านทานภายใน

เมื่อใดควรใช้ปลั๊กนี้
