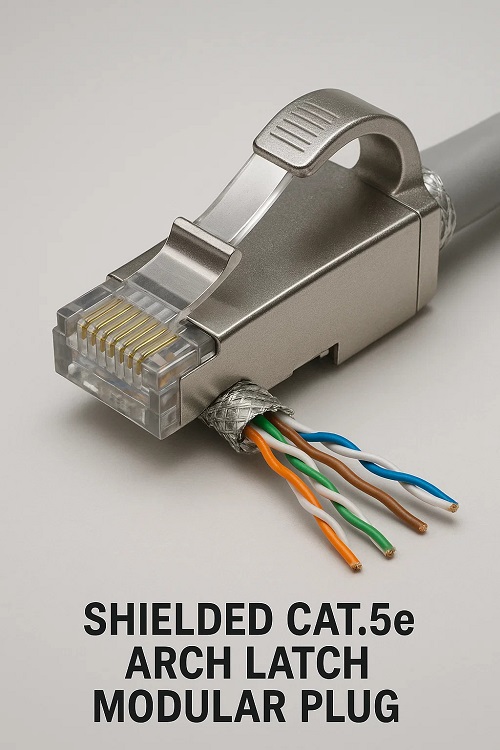

ปลั๊กโมดูลาร์สลักโค้ง Cat.5e แบบชีลด์

1. วัตถุประสงค์การออกแบบหลัก

ความปลอดภัยทางกายภาพของการป้องกัน EMI: รวมการป้องกันแบบโลหะเข้ากับสลักแบบโค้งสำหรับสภาพแวดล้อมที่มีการรบกวนและการสั่นสะเทือน (เช่น พื้นโรงงาน ห้องปฏิบัติการทางการแพทย์)
การต่อสายดินสำคัญ: ชีลด์ต้องเชื่อมต่อกับปลั๊กเปลือกเพื่อเปลี่ยนสัญญาณรบกวน EMI/RFI

2. คุณสมบัติโครงสร้างที่สำคัญ

ที่อยู่อาศัยป้องกัน:

เปลือกโลหะผสมสังกะสีหรือเส้นทางพลาสติกเคลือบโลหะรบกวนพื้น

สลักเสริมโค้ง:

แถบยางหนาทนทานต่อการถูกกีดขวางและการกระแทกซ้ำๆ

การต่อสายดินแบบรวม:

ฟันโลหะเจาะฟอยล์/สายป้องกันสายเคเบิลระหว่างการจีบ

3. ขั้นตอนการยกเลิก

การเตรียมโล่:

ถอดแจ็คเก็ตออกเพื่อให้เห็นชีลด์ขนาด 15 มม. พับเปีย/ฟอยล์ทับเสื้อแจ็คเก็ต

พันธบัตรภาคพื้นดิน:

วางตำแหน่งชีลด์ไว้ใต้ฟันแคลมป์โลหะของปลั๊ก

การแทรกลวด:

จัดแนวสายไฟต่อ T568B; ดันจนนั่งได้

จีบและล็อค:

การจีบแบบเดี่ยว:

บีบอัดผู้ติดต่อ
กัดโล่เข้ากับที่อยู่อาศัย
ปรับใช้สลักโค้ง

4. แอปพลิเคชันเป้าหมาย

อุปกรณ์การแพทย์:

บล็อก EMI จากเครื่อง MRI/อัลตราซาวนด์ใกล้เครือข่าย

ร้านขายเครื่องจักร CNC:

ทนต่อเสียงมอเตอร์และการเตะทางกายภาพจากผู้ปฏิบัติงาน

ระบบ AV สำหรับละคร:

รอดจากการลากจูงสายเคเบิลในระหว่างการถ่ายทอดสด

5. โหมดความล้มเหลวและการแก้ไข

6. ข้อดีที่สำคัญกับไม่มีการป้องกัน

7. ข้อจำกัด

การพึ่งพาภาคพื้นดิน: ต้องใช้พอร์ต/อุปกรณ์ที่มีการต่อสายดิน
การนำกลับมาใช้ใหม่ได้: สลักอ่อนตัวลงหลังจากการถอดออก 10 ครั้ง
ข้อควรระวังเกี่ยวกับเครื่องมือ: คีมย้ำมาตรฐานอาจพลาดการกัดของชีลด์
