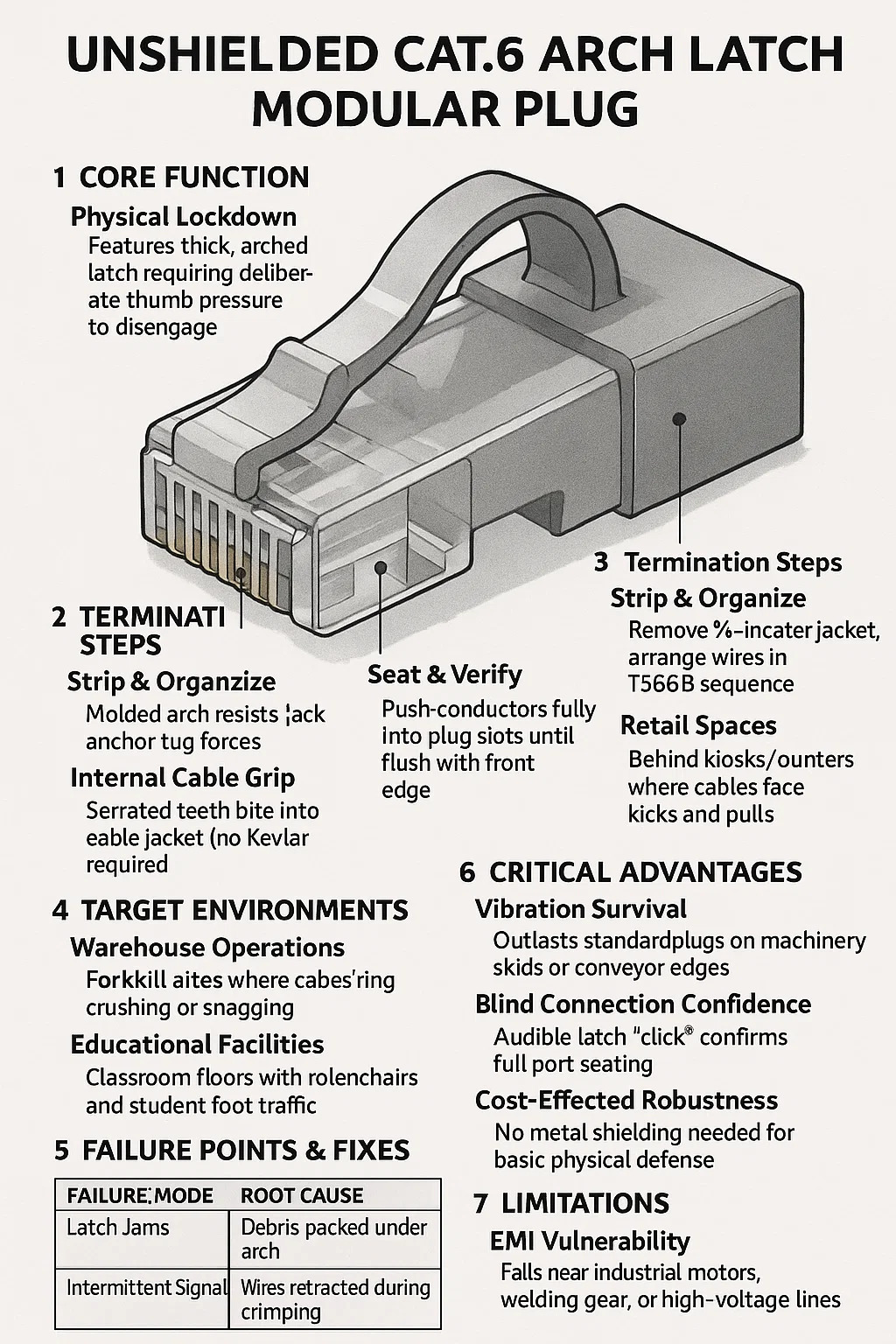

ปลั๊กโมดูลาร์ Cat.6 Arch Latch ที่ไม่มีฉนวนหุ้ม

1. ฟังก์ชั่นหลัก

การล็อคทางกายภาพ: มีสลักโค้งหนา (เป็นยางหรือมีรอยบาก) ซึ่งต้องใช้แรงกดนิ้วโป้งโดยเจตนาเพื่อปลดออก ป้องกันการถอดปลั๊กโดยไม่ได้ตั้งใจในบริเวณที่มีการจราจรหนาแน่น
การจัดการประสิทธิภาพ: รองรับอีเธอร์เน็ต 10Gbps สูงถึง 55 เมตร โดยกำหนดเป้าหมายไปที่สภาพแวดล้อมที่ EMI ไม่สำคัญ แต่สายเคเบิลต้องเผชิญกับการละเมิดทางกายภาพ

2. การสร้างโครงสร้าง

การออกแบบสลักเสริม:
ส่วนโค้งแบบขึ้นรูปป้องกันการหักเมื่อถูกเตะหรือติดขัด ทนทานต่อแรงกระแทกซ้ำๆ จากรถเข็น/การสัญจรไปมา
ที่จับสายเคเบิลภายใน:
ฟันเลื่อยกัดเข้ากับปลอกหุ้มสายไฟ (ไม่จำเป็นต้องใช้เคฟล่าร์) ยึดกับแรงลากจูงได้มากถึง 50 ปอนด์
ความซื่อสัตย์ในการติดต่อ:
หมุดเคลือบทองรักษาการเชื่อมต่อที่ทนต่อการเกิดออกซิเดชันแม้จะมีฝุ่น/สิ่งสกปรกสะสมอยู่ก็ตาม

3. ขั้นตอนการสิ้นสุด

สตริปและจัดระเบียบ:
ถอดแจ็กเก็ตตัวนอกขนาด 3/4 นิ้วออก จัดเรียงสายไฟตามลำดับ T568B โดยคลายเกลียว <13 มม.
ที่นั่งและยืนยัน:
ดันตัวนำเข้าไปในช่องปลั๊กจนสุดจนชิดกับขอบด้านหน้า
การปรับใช้จีบ:
การย้ำเพียงครั้งเดียวจะล็อคสายไฟ แจ็คเก็ตจับ และล็อคสลักให้อยู่ในตำแหน่งติดอาวุธ

4. สภาพแวดล้อมเป้าหมาย

การดำเนินงานคลังสินค้า:
ทางเดินของรถยกที่สายไฟเสี่ยงต่อการถูกทับหรือกีดขวาง
สิ่งอำนวยความสะดวกด้านการศึกษา:
พื้นห้องเรียนพร้อมเก้าอี้ล้อเลื่อนและการสัญจรของนักเรียน
พื้นที่ค้าปลีก:
ด้านหลังซุ้ม/เคาน์เตอร์ที่มีสายเคเบิลเตะและดึง

5. คะแนนความล้มเหลวและการแก้ไข

สาเหตุของโหมดความล้มเหลว การบรรเทาผลกระทบ ณ สถานที่ทำงาน
Latch Jams เศษซากที่บรรจุอยู่ใต้ส่วนโค้ง ระเบิดอากาศอัดใต้สลัก
สายสัญญาณไม่ต่อเนื่องหดกลับระหว่างการจีบปลั๊ก Slice; ยุติอีกครั้ง
Latch Wear พยายามปลดออกในแนวตั้ง เปลี่ยนปลั๊กหลังจากถอดออกคร่าวๆ 5 ครั้ง

6. ข้อดีที่สำคัญ

ความอยู่รอดของการสั่นสะเทือน: ใช้งานได้ยาวนานกว่าปลั๊กมาตรฐานบนขอบเครื่องจักรหรือขอบสายพานลำเลียง
ความมั่นใจในการเชื่อมต่อแบบตาบอด: สลักที่ได้ยินเสียง "คลิก" ยืนยันที่นั่งเต็มพอร์ต
ความทนทานที่คุ้มค่าต้นทุน: ไม่จำเป็นต้องมีเกราะป้องกันโลหะสำหรับการป้องกันทางกายภาพขั้นพื้นฐาน

7. ข้อจำกัด

ช่องโหว่ EMI: ทำงานล้มเหลวใกล้กับมอเตอร์อุตสาหกรรม อุปกรณ์เชื่อม หรือสายไฟฟ้าแรงสูง
Cat.6 Distance Cap: ไม่ใช่สำหรับความเร็ว 10Gbps ที่วิ่งเกิน 55 เมตร
ไม่มีเส้นทางชีลด์: ไม่สามารถติดตั้งสายเคเบิลที่มีชีลด์เพิ่มเติมได้โดยไม่ทำให้ประสิทธิภาพลดลง
